Ormazabal und Omexom setzen im Windpark Geldern eine Mittelspannungsanlage um, die komplett auf SF6-Gase verzichtet. Dank sbp.zero24-Einheiten mit industrieller Naturluft- und Vakuumisolierung sowie cpg.0 lite-Feldern für 10 kV und 20 kV entsteht eine emissionsfreie Primärverteilung bis 24 kV. Über sieben Kilometer Kabeltrasse von der Steprather Heide zum Umspannwerk Kevelaer und einen 20-MVA-Transformator können bis zu 9 000 Haushalte jährlich mit sauberer Energie versorgt werden. Modularer Aufbau gewährleistet künftige Erweiterungen und Wartungsfreundlichkeit.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Nahtlose Integration von sbp.zero24 und cpg.0 Lite in Geldern-Windpark

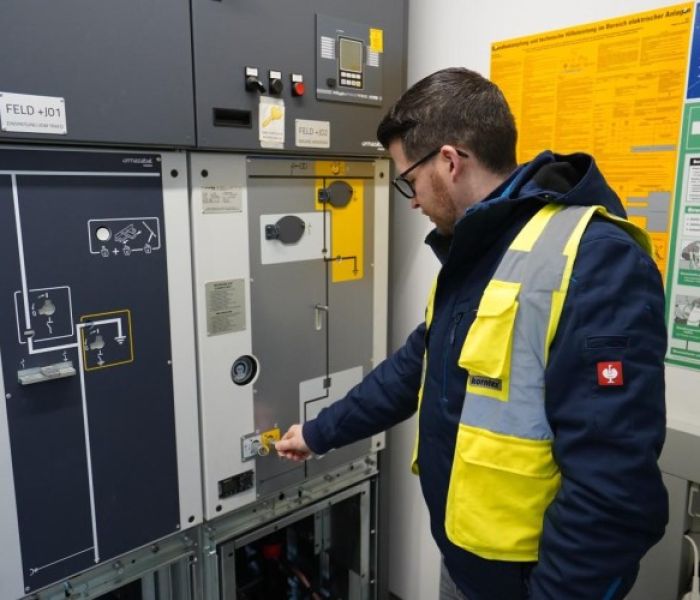

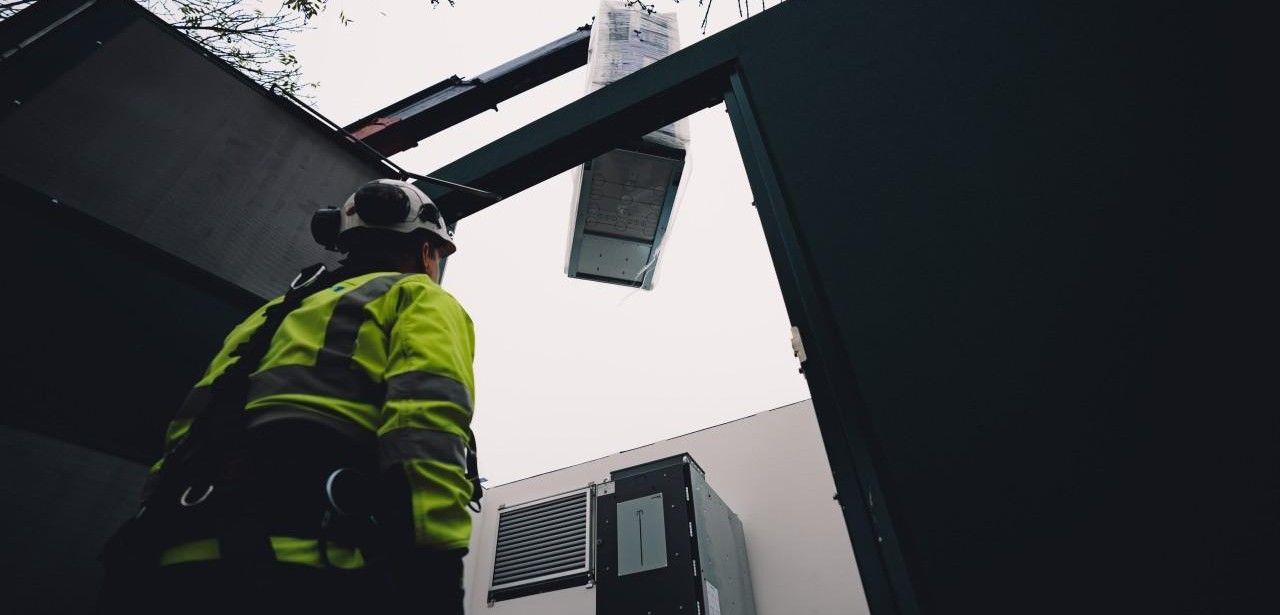

Die F-Gas-frei isolierte sbp.zero24 (Foto: Omexom Elektrobau GmbH)
Im Netzverknüpfungspunkt des Windparks Geldern sorgt Ormazabals SF6-freie Schaltanlage sbp.zero24 für redundante Mittelspannungsverteilung. Die F-Gas-freie Technik arbeitet bei Spannungen bis 24 kV zuverlässig zusammen mit cpg.0 lite-Feldern. Sie verbindet über sieben Kilometer lange Kabeltrassen alle Windenergieanlagen in der Steprather Heide mit dem Umspannwerk Kevelaer. Diese Lösung ermöglicht hohe Ausfallsicherheit, einfache Erweiterungsoptionen ohne zusätzliche Isolationsmedien und minimiert Umweltauswirkungen durch Verzicht auf SF6. Sie ermöglicht dabei nachhaltige Infrastruktur und senkt Betriebskosten langfristig erheblich.
Übergabestation mit 10-kV- und 20-kV-Schaltanlagen in enger Abstimmung installiert
In enger Zusammenarbeit mit Ormazabal konzipierte Omexom Elektrobau GmbH eine primäre Verteiltechnik, um einen erwarteten Jahresertrag von ungefähr 32 GWh zu gewährleisten. Die Lieferung umfasste einen 20-MW-Leistungstransformator in einem speziell konstruierten Gehäuse. Zudem wurde eine Übergabestation mit 10-kV- und 20-kV-Schaltanlagen errichtet. Die Planungs- und Installationsarbeiten erfolgten termingerecht, und der Netzanschluss wurde nach den TAB-Vorgaben der Westnetz GmbH ausgeführt sowie alle sicherheitsrelevanten Prüfungen, Abnahmen und die abschließende Dokumentation wurden ausgeführt termingerecht.
Schaltanlage vereint SF6-freie sbp.zero24-v und klassische cpg.0 lite Technologie

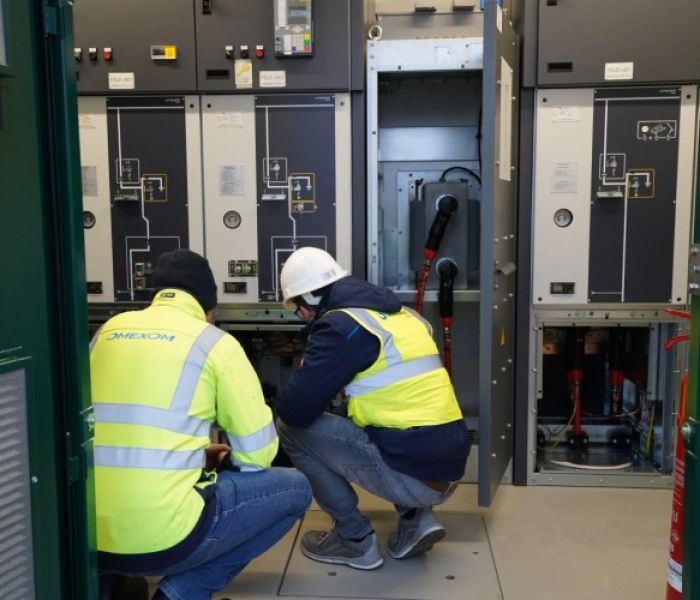

Enge Zusammenarbeit zwischen Omexom und Ormazabal (Foto: Omexom Elektrobau GmbH)
In der entwickelten Mittelspannungsschaltanlage ist ein 10-kV-Einspeisefeld mit zwei cpg.0 lite-v-Leistungsschaltern integriert, das die primäre Einspeisung übernimmt. Ein 20-kV-Hochführfeld cpg.0 lite-s leitet die Energie weiter. Zusätzlich sorgt ein cgm.3-ma-Messfeld mit eingebautem Versorgungstransformator für präzise Erfassung und Versorgung von Wandlern bis 5 kVA und deckt den internen Bedarf ab. Für den Ausgang zum Windpark steht das SF6-freie sbp.zero24-v-Feld bereit. Dieses System vereint umweltschonende Technologie und modulare Erweiterbarkeit für maximalen effizienten Dauerbetrieb.
Passgenaue Sekundärtechnik von Ormazabal optimiert Schutz- und Messfunktionen umfassend
Ormazabal installierte die Sekundärtechnik präzise nach den Spezifikationen von Omexom und gemäß den technischen Anschlussbedingungen der Westnetz GmbH. Im Einspeisefeld gewährleisten Kurzschluss-Richtungs- und Erdschlussindikatoren einen sicheren und transparenten Netzbetrieb, indem sie auftretende Fehler genau anzeigen. In den Übergabe- und Abgangsfeldern sichern Distanzschutzrelais und Abgangsschutzrelais gegen ungewollte Abschaltungen und Überlastungen ab. Omexom übernahm im Anschluss sowohl die Parametrierung als auch die Schutzprüfungen gemäß VNB-Anforderungen.
Windpark Geldern sichert umweltfreundliche Stromversorgung für 9000 Haushalte zuverlässig

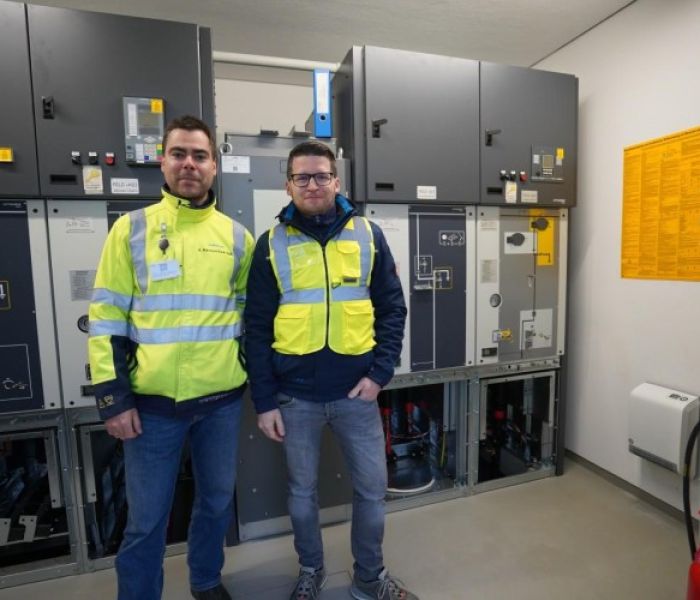

Viktor Kamperdick-Voß, Projektleiter Energietechnik bei Omexom (Foto: Omexom Elektrobau GmbH)
Mit dem Netzanschluss im Juli 2025 versorgt der Windpark Geldern nachhaltig bis zu 9 000 Haushalte pro Jahr mit grünem Strom. Die Anlagenkonfiguration entspricht Bemessungsspannungen von 10 kV und 20 kV und gewährleistet einen Betriebsstrom von 1 250 A. Sämtliche Ausschreibungsbedingungen werden präzise eingehalten. Viktor Kamperdick-Voß von Omexom hebt hervor, dass eine strukturierte Planung und eine offene Feedbackkultur zwischen den Partnerfirmen die termingerechte Fertigstellung ermöglichten und reibungslose Integration aller Systeme.
Gasisolierte sbp.zero24 F-Gas-frei erweiterbar ohne Umbauten an bestehenden Systemen
Die gasisolierte Schaltanlage sbp.zero24 verzichtet vollständig auf SF6 und nutzt stattdessen Naturluft als Isoliermedium, kombiniert mit innovativer Vakuumtechnik. Diese Bauweise garantiert eine hohe Betriebssicherheit, niedrige Wartungskosten und eine verbesserte Umweltbilanz. Durch die Kompatibilität mit cpg.0 lite-Feldern lässt sich die Anlage problemlos in bestehende Netzinfrastrukturen integrieren. Spätere Erweiterungen mit zusätzlichen F-Gas-freien Modulen sind ohne bauliche Eingriffe möglich und gewährleisten maximale Flexibilität für künftige Herausforderungen. Die emissionsfreie Technik fördert nachhaltige Energieprojekte weltweit.
Projekt markiert Meilenstein: SF6-freie Schaltanlage im Praxiseinsatz bei Grünwerke
Im Rahmen des aktuellen Netzmodernisierungsprojekts führt die Grünwerke GmbH, ein Unternehmen der Stadtwerke Düsseldorf AG, erstmals eine SF6-freie Schaltanlage ein. Marc Ostendorp, verantwortlich als Projektleiter, hebt die Bedeutung dieser Pilotanwendung hervor, um neue Umweltstandards in der Mittelspannungstechnik praktisch zu validieren. Die während des Betriebs erhobenen Leistungs- und Zustandsdaten ermöglichen gezielte Optimierungen, schließen Wissenslücken und bilden eine Basis für skalierbare Lösungen sowie langfristige Investitionsplanungen im Energieversorgungssektor und die Ressourceneffizienz steigern deutlich.
Intensive Schulung des Betriebspersonals erhöht Effizienz Installation und Inbetriebnahme
Die termingerechte Bereitstellung der Schaltanlagen und der rundum professionelle Support durch Ormazabal bildeten das Fundament für ein erfolgreiches Projekt bei Grünwerke. Während der Montage und Inbetriebnahme beantwortete das Ormazabal-Team alle Monteurfragen zügig und kompetent. Durch gezielte Schulungsmaßnahmen erwarben die Betreiber rasch notwendige Fachkenntnisse. Omexom entschied sich bewusst für Ormazabal wegen der individuellen Techniklösung, der präzisen Logistikplanung und des verlässlichen technischen Supports über die gesamte Projektdauer inklusive Nachbetreuung und Optimierungsberatung kompetent.
Umfassende Schutztechnik von Ormazabal garantiert störungsfreien Betrieb im Windpark-Geldern-Netz
Im Windpark Geldern kommt erstmals in großem Umfang eine SF6-freie Mittelspannungslösung von Ormazabal zum Einsatz. Die Kombination aus sbp.zero24 mit Naturluftisolierung und cpg.0 lite-Vakuummodulen bietet eine F-Gas-freie Verteilung bis 24 kV. Omexom verantwortet das Engineering, liefert Transformatoren im Spezialgehäuse und installiert Schutzrelais sowie Sekundärtechnik nach TAB. Das Ergebnis ist eine skalierbare, sichere Infrastruktur, die grünen Strom zuverlässig an Haushalte liefert und CO2-Emissionen reduziert und schafft gleichzeitig Betriebssicherheit über Jahrzehnte dauerhaft.
